Bobinatrici “RRM”

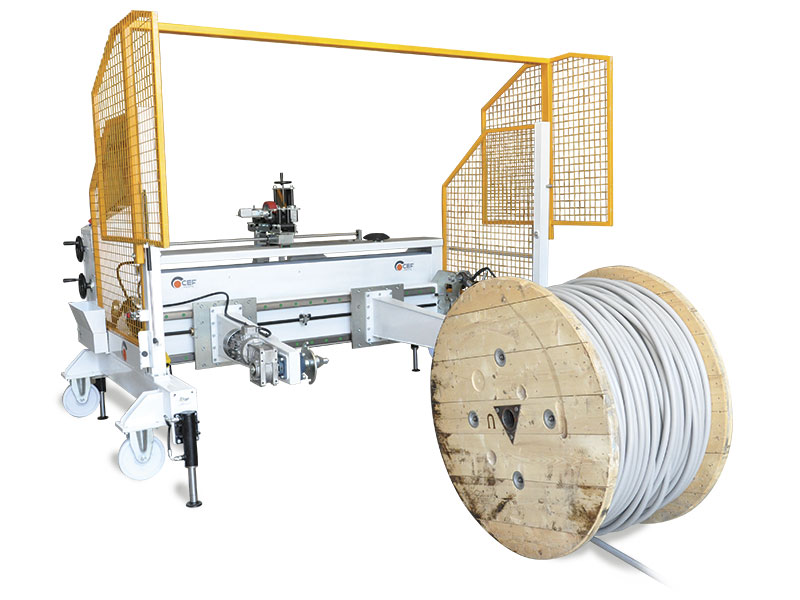

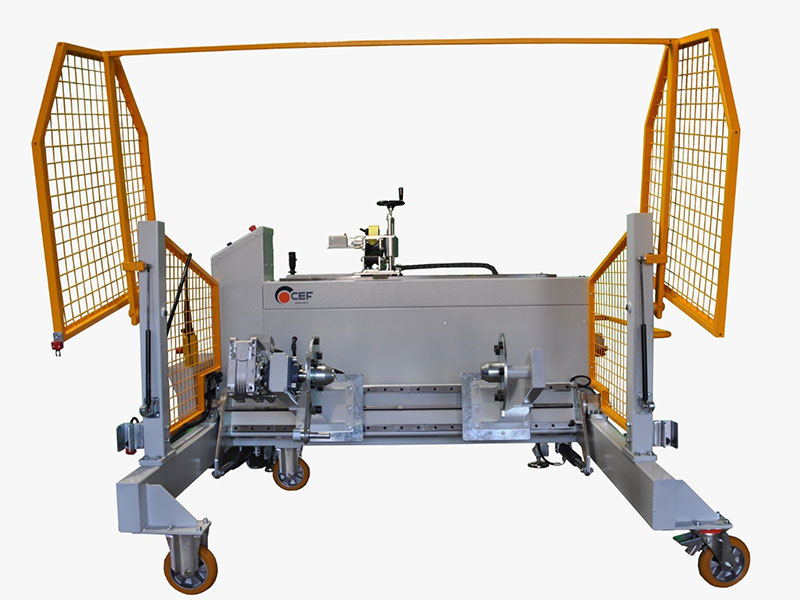

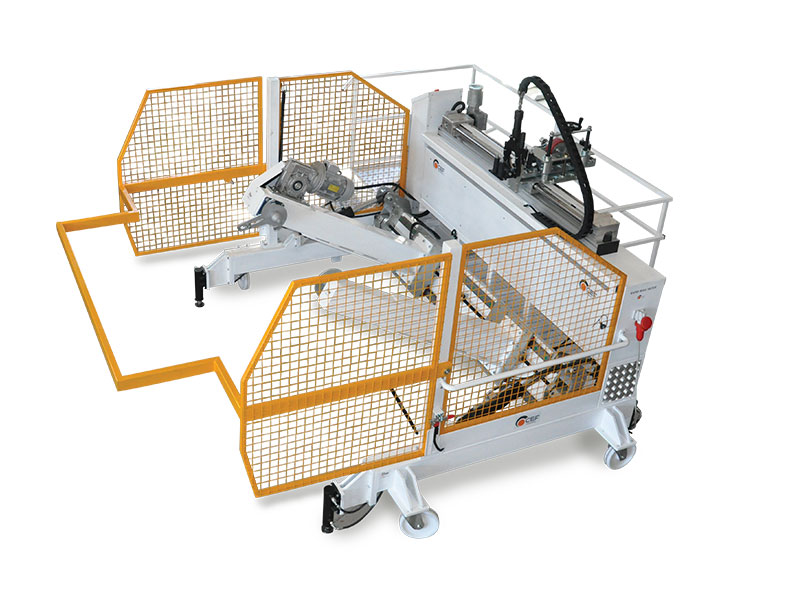

Macchina bobinatrice con pinzamento bobina a due bracci mobili. Estremamente semplice , robusta e sicura questa macchina consente all’operatore di confezionare bobine e matasse senza alcuna fatica e con un notevole risparmio di tempo. La particolarità di questa macchina sono i due bracci di pinzamento che scorrono su guide lineari HIWIN che ne garantiscono una grande portata e un facile scorrimento.
CARATTERISTICHE BOBINATRICE

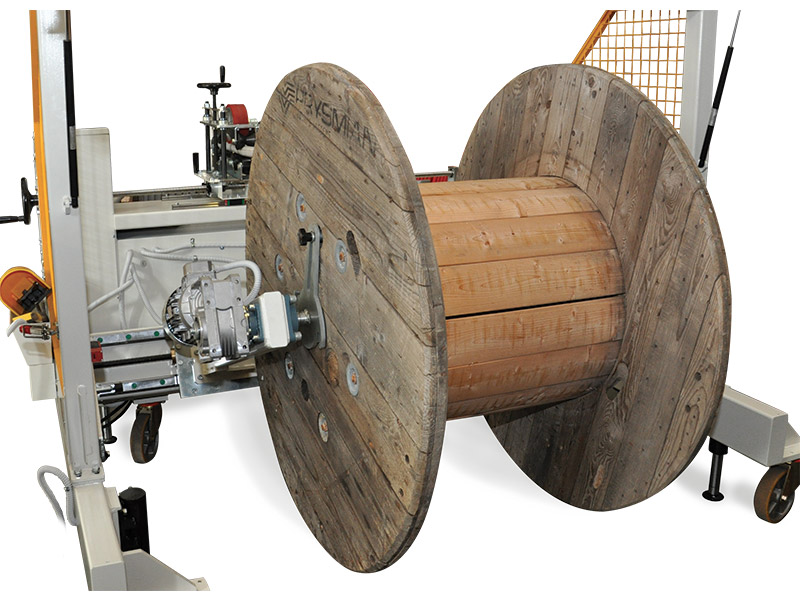

- BRACCI di pinzamento bobina con coni comandati da volantino manuale che agisce su viti senza fine, pattini e guide HIWIN.

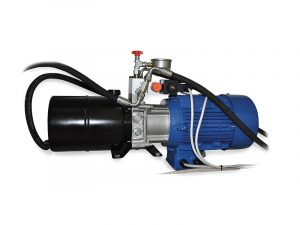

- SOLLEVAMENTO BOBINA con pompa manuale (o elettrica) che agisce su cilindri oleodinamici.

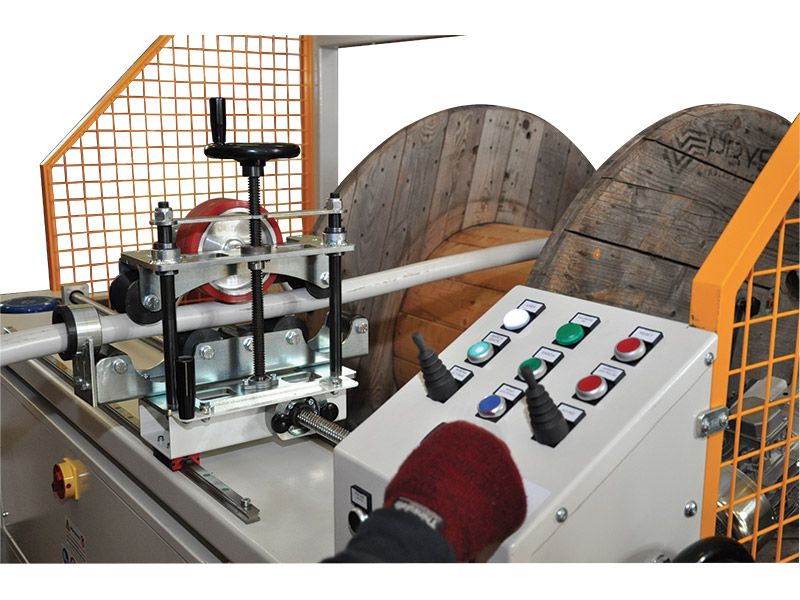

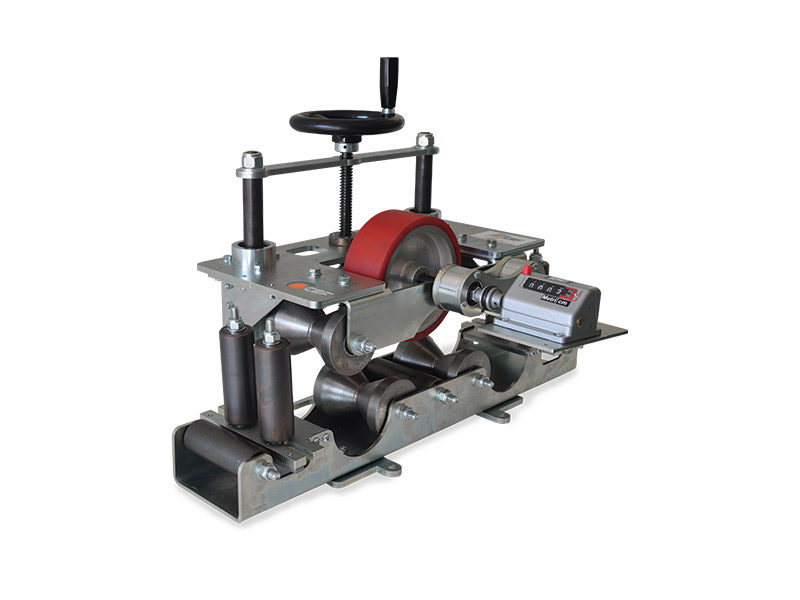

CARATTERISTICHE MISURATORE SUPERMETAL
- Misuratore per cavi tondi con diametro da 2 a 60 mm (margine errore + 1-2 %).
- Contametri meccanico ad azzeramento manuale.

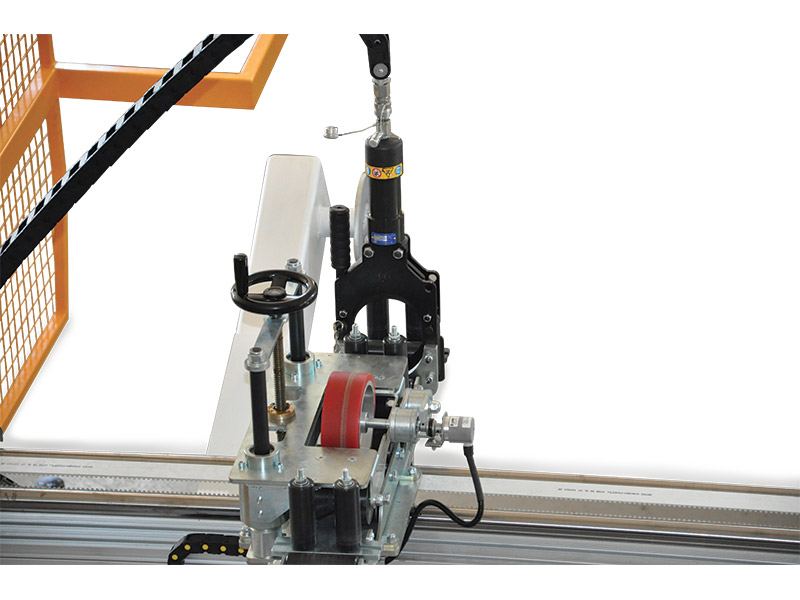

- Stratificazione manuale cavo, mediante guide e pattini HIWIN per un migliore scorrimento e maggiore resistenza.
- Maniglia per stratificazione con operatore lato macchina, come da norme antinfortunistiche.
- Su RRM 2200 e 2600 viene montato Misuratore SPECIAL-ONE cod 121 per diametro da 2 a 120 mm (margine errore + 1-2 %).

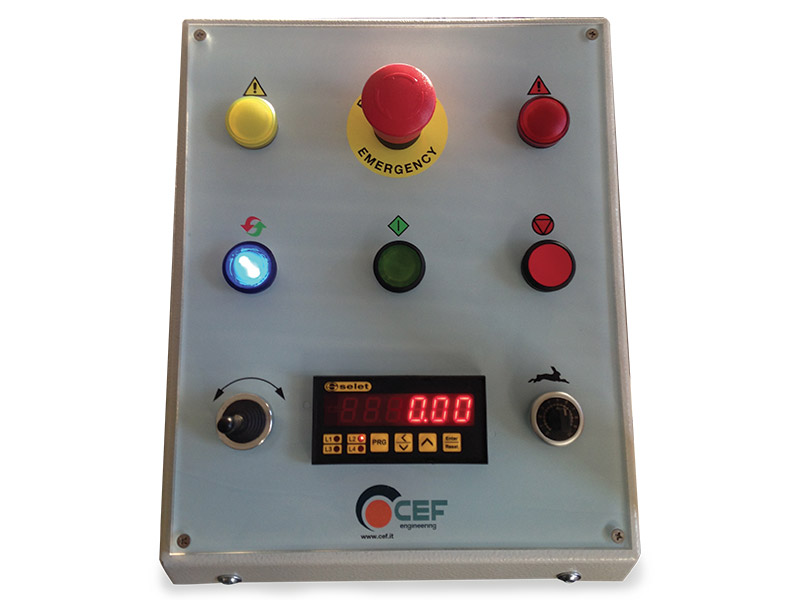

CARATTERISTICHE QUADRO COMANDI
- Alimentazione 380 V – 50 HZ .
- Variazione di velocità con INVERTER e potenziometro.
- Motoriduttore comandato da quadro comandi integrato con emergenze su bobina e protezioni spie di segnalazione e pulsantiere.
- Contatore digitale SELET con impostazione misura cavo da prelevare e stop a misura raggiunta.
Caratteristiche tecniche
| MODELLO | 0900 . 1250 | 0900 . 1600 | 0900 . 2200 | 0900 . 2600 |
| DIMENSIONI mm | 2216 X 1480 X 2020 | 2300 X 1830 X 1720 | 3350 X 2031 X 2178 | 3926 X 2031 X 2399 |
| PESO KG | 610 | 831 | 1550 | 2190 |
Bobina
| Ø Min. mm | 600 | 600 | 600 | 600 |
| Ø Max. mm | 1250 | 1600 | 2200 | 2600 |
| Larghezza min. | 400 | 400 | 400 | 400 |
| Larghezza max. | 820 | 1150 | 1450 | 1450 |
| Peso max. kg | 2000 | 3000 | 4000 | 6000 |
Sollevamento
| SOLLEVAMENTO | Elettro – Idraulico | Elettro – Idraulico | Elettro – Idraulico | Elettro – Idraulico |
Azionamento
| Velocità | 0/70 | 0/70 | 0/56 | 0/56 |
| Voltaggio | 380 | 380 | 380 | 380 |
| Potenza | 2,2 | 2,2 | 2,2 | 3 |
| Pinzamento | Elettrico | Elettrico | Elettrico | Elettrico |
| Stratificazione | Manuale | Manuale | Manuale | Manuale |
| MISURATORE | COD.120 | COD.120 | COD.121 | COD.121 |
| Cavo Ø Min. mm | 2 | 2 | 2 | 2 |
| Cavo Ø Max.mm | 60 | 60 | 120 | 120 |
