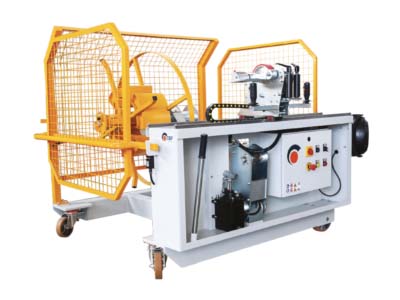

Bobinatrice-matassatrice “Wire S”
Una sola macchina per confezionare Matasse e Bobine.
La macchina è stata progettata e realizzata con il preciso scopo di ridurre al massimo i tempi di misurazione e avvolgimento cavi su bobina e matassa, con il conseguente risparmio di costi e energie. Questa macchina estremamente semplice , robusta e sicura consente ad un solo operatore di eseguire le misurazioni giornaliere di un magazzino cavi, essendo oltretutto molto maneggevole e adatta a spostarsi lungo una rastrelliera per cavi elettrici.
CARATTERISTICHE BOBINATRICE
- ALBERO in acciaio con coni .
- Cono di bloccaggio bobina con maniglia per il serraggio rapido.
- CARICAMENTO BOBINA tramite inserimento dell’albero nel foro bobina spostando la macchina.
- SOLLEVAMENTO BOBINA con pompa manuale ad azione su cilindro oleodinamico.
CARATTERISTICHE ASPO RAPIDO MATASSATORE
- Aspo a leve retrattili (non necessita estrazione della ruota);
- Diametro aspo 900 mm nocciolo 325 mm (con allargatori per nocciolo 450 mm);
- Albero con coni per bobine di piccola taglia (estraendo l’aspo rimane l’albero con diametro 30 mm, su cui si possono confezionare bobine di piccola taglia con coni in acciaio).
CARATTERISTICHE QUADRO COMANDI
- Alimentazione 220 V – 50 HZ (OPZIONALE modello a 380 V).
- Variazione di velocità con INVERTER e potenziometro da 0 a 70 giri al minuto.
- Motoriduttore 1,1 Kw con quadro comandi integrato comprensivo di emergenze su bobina, protezioni spie di segnalazione e pulsantiere.
- Impugnatura elettrica con pulsante START per avvolgimento della bobina/matassa (molto comoda perché ci permette di comandare avvolgimento e stratificazione cavo con 1 solo comando).
CARATTERISTICHE MISURATORE
- Misuratore per cavi tondi con diametro da 2 a 50 mm. (margine errore + 1-2 %)
- Ruota metrica ricoperta in gomma per maggiore aderenza e migliore misurazione.
- Contametri meccanico ad azzeramento manuale.
- Stratificazione manuale cavo, mediante guide e pattini HIWIN per un migliore scorrimento e maggiore resistenza.
- Sulla WIRE 1200S viene montato Misuratore SUPER cod 120 per diametro da 2 a 60 mm (margine errore + 1-2 %)
Caratteristiche tecniche
| MODELLO | 0800 . 1001S | 0800 . 1200S |
| DIMENSIONI mm | 1810 X 1570 X 1728 | 1930 X 1570 X 1900 |
| PESO KG | 477 | 487 |
Bobina
| Albero Ø mm | 50 | 60 |
| Ø Min. mm | 600 | 600 |
| Ø Max. mm | 1000 | 1250 |
| Larghezza min. | 280 | 280 |
| Larghezza max. | 670 | 740 |
| Peso max. kg | 750 | 1000 |
Sollevamento
| Manuale | Manuale |
Azionamento
| Velocità RPM | 0/70 | 0/70 |
| Voltaggio V | 220 | 220 |
| Potenza KW | 1,1 | 1,1 |
| MISURATORE | COD. 111 | COD. 120 |
| Stratificazione | Manuale | Manuale |
| Cavo Ø Min. mm | 2 | 2 |
| Cavo Ø Max. mm | 50 | 60 |
Caratteristiche tecniche Aspo
| Portata kg | 150 | 150 |
| Ruota Ø mm | 900 | 900 |
| Nocciolo Ø Min. mm | 325 | 325 |
| Nocciolo Ø Max. mm | 450 | 450 |
| Largh. nocciolo Max | 190 | 190 |
Bobina piccola
| Albero Ø mm | 30 | 30 |
| Larghezza min. | 85 | 85 |
| Larghezza max. | 420 | 420 |
| Peso max. | 150 | 150 |
