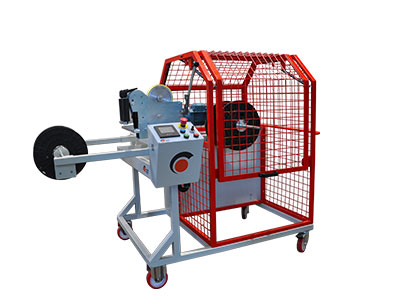

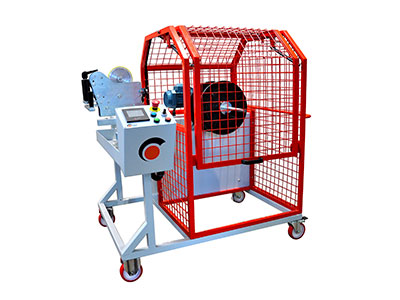

Bobinatrice “DOUBLE”
La macchina è stata progettata e realizzata con il preciso scopo di ridurre al massimo i tempi di misurazione e avvolgimento cavi su matassa o bobinetta, con il conseguente risparmio di costi e energie. Questa macchina estremamente semplice, robusta e sicura consente ad un solo operatore di eseguire le misurazioni giornaliere di un magazzino cavi, essendo oltretutto molto maneggevole e adatta a spostarsi lungo una rastrelliera per cavi elettrici.
CARATTERISTICHE BOBINATRICE
- ALBERO in acciaio con coni.
- CONO di bloccaggio bobina per il serraggio rapido.
- Carrello completo di 4 ruote di cui 2 sterzanti con freno
CARATTERISTICHE MISURATORE
- Misuratore per cavi tondi con diametro da 2 a 50 mm. (margine errore +-1-2 %)
- Ruota metrica ricoperta in gomma per maggiore aderenza e migliore misurazione.
- Contametri meccanico ad azzeramento manuale.
- Stratificazione manuale cavo, mediante guide e pattini HIWIN per un migliore scorrimento e maggiore resistenza.
- Maniglia per stratificazione con operatore lati macchina, come da norme antinfortunistiche.
CARATTERISTICHE QUADRO COMANDI
- Alimentazione 220 V – 50 HZ (OPZIONALE modello a 380 V).
- Variazione di velocità con INVERTER e potenziometro da 0 a 70 giri al minuto.
- Motoriduttore 0,37 KW

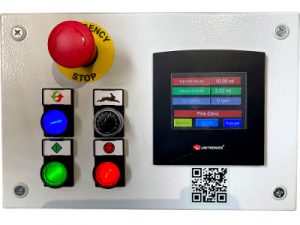

- Pannello di controllo integrato con bottone di emergenza, comandi e spie di segnalazione
- Maniglia per stratificazione con operatore lati macchina, come da norme antinfortunistiche.
- Impugnatura elettrica con pulsante di Start per avvolgimento della bobina (permette di comandare l’avvolgimento e di stratificare il cavo con una sola mano).
Caratteristiche tecniche
Modello | 0419 |
Dimensioni mm | 1070 X 1400 X 1500 |
Peso Kg | 180 |
Bobina
Albero mm | 20 |
Max. mm | 600 |
Larghezza Max. mm | 400 |
Peso Max. Kg | 70 |
Azionamento
Velocità RPM | 0/70 |
Voltaggio V | 220 |
Potenza Kw | 0,37 |
Misuratore | COD. 0110 |
Stratificazione | Manuale |
Diametro Cavo Min. mm | 2 |
Diametro Cavo Max. mm | 50 |
