Matassatrice / Bobinatrice / Svolgitrice manuale “Intermatrix”

Una sola macchina per confezionare, misurare e svolgere matasse e bobine di cavo.

La macchina è stata progettata e realizzata con il preciso scopo di ridurre al massimo i tempi di misurazione e avvolgimento cavi su bobina, matassa da bobina o matassa, con il conseguente risparmio di costi e energie. Questa macchina estremamente semplice, robusta e sicura consente ad un solo operatore di eseguire le misurazioni giornaliere di un magazzino cavi, essendo oltretutto molto maneggevole e adatta a spostarsi anche lungo una rastrelliera porta bobine per cavi elettrici.

CARATTERISTICHE SVOLGITRICE

• Su rulliera per BOBINE con diametro massimo 800 mm e larghezza massima 640 mm, caricamento bobina con scivolo in acciaio.
• Su piatto rotante svolgitore per MATASSE con perni regolabili di tensionamento matassa.

CARATTERISTICHE ASPO MATASSATORE

• Aspo a leve retrattili con azionamento manuale tramite maniglia posta all’estremità.
• Diametro aspo 700 mm nocciolo 320 mm.
• Albero con coni per bobine di piccola taglia (estraendo l’aspo rimane l’ albero con diametro 30 mm, su cui si possono confezionare bobine di piccola taglia con coni in acciaio).

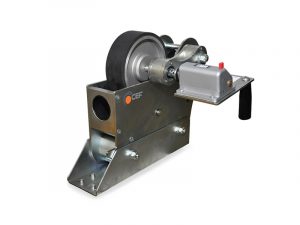

CARATTERISTICHE MISURATORE METALMEDIUM 30

• Misuratore per cavi tondi con diametro da 2 a 30 mm. (margine errore + 1-2 %).
• Taglierina di cavo elettrico (non per acciaio e rame).
• Contametri meccanico ad azzeramento manuale.
• Stratificazione manuale cavo, mediante guide e pattini HIWIN per un migliore scorrimento e maggiore resistenza.
• Maniglia per stratificazione con operatore lato macchina, come da norme antinfortunistiche.

Caratteristiche tecniche

Caratteristiche tecniche Aspo avvolgitore

Bobina

Caratteristiche tecniche Rulliera Svolgitrice Bobina

Caratteristiche tecniche Aspo Svolgitore
